В чем заключается принцип действия охладителя Стирлинга?

Введение

В мире современных холодильных систем Свободнопоршневой охладитель Стирлинга (FPSC) оказался высокоэффективным и инновационным решением. В отличие от традиционных парокомпрессионных холодильных систем, охладители Стирлинга работают по совершенно другому термодинамическому циклу — циклу Стирлинга — и обеспечивают точный контроль температуры, длительный срок службы и экологически безопасную работу. Но какой именно принцип лежит в основе этой замечательной технологии? Чтобы понять это, мы должны погрузиться в физику цикла Стирлинга и то, как он реализуется в современном свободнопоршневом механизме.

Понимание цикла Стирлинга

В основе каждого охладителя Стирлинга лежит цикл Стирлинга — закрытый термодинамический цикл, который работает за счет расширения и сжатия газа (обычно гелия или водорода). Цикл Стирлинга состоит из четырех ключевых процессов:

1. Изотермическое сжатие

2. Изохорное (постоянный объем) присоединение тепла

3. Изотермическое расширение

4. Изохорный отвод тепла

Во время изотермического сжатия газ сжимается при постоянной температуре, обычно за счет передачи тепла внешнему стоку. Затем газ поступает в регенератор — компонент, который временно сохраняет тепловую энергию — где он получает тепло при постоянном объеме. После этого газ подвергается изотермическому расширению, поглощая тепло из окружающей среды и, наконец, снова выделяет это тепло при охлаждении постоянного объема.

Циклическое движение газа и передача тепла позволяют охладителю Стирлинга перемещать тепловую энергию с одной стороны на другую, достигая охлаждающего эффекта. Именно эта термодинамическая эффективность выделяет цикл Стирлинга среди традиционных методов охлаждения.

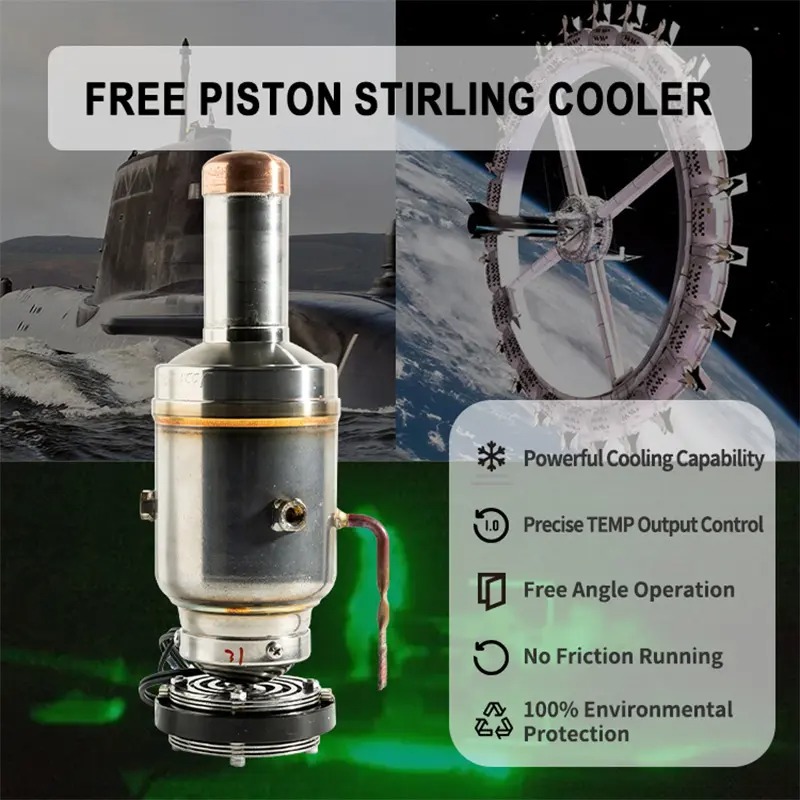

Свободнопоршневой механизм: переломный момент в дизайне

Свободнопоршневой охладитель Стирлинга отличается от обычных двигателей Стирлинга своей конструкцией со свободным поршнем . В традиционном механическом двигателе поршни приводятся в движение коленчатым валом. Напротив, конструкция со свободным поршнем исключает механические связи и вместо этого полагается на естественное движение поршней, приводимое в движение разницей давления газа и электромагнитными силами.

В FPSC вытеснитель и поршень не связаны жестко. Вытеснитель перемещает рабочий газ между горячим и холодным пространством, а поршень сжимает и расширяет газ. Их движение гармонизируется посредством пружин и электромагнитных приводов. Данная конструкция имеет несколько ключевых преимуществ:

• Снижение механического износа и трения.

• Более низкий уровень шума и вибрации

• Повышенный срок службы системы

• Улучшенная термодинамическая эффективность

Отсутствие коленчатых валов и подшипников снижает потери энергии и требования к техническому обслуживанию, что делает FPSC подходящими для критически важных применений, таких как медицинское охлаждение, аэрокосмическая промышленность и лабораторное использование.

Как работает регенератор в охладителе Стирлинга?

Одним из наиболее важных компонентов охладителя Стирлинга является регенератор . Регенератор, который часто изготавливается из тонкой проволочной сетки или пористого материала, действует как термогубка , поглощая и выделяя тепло между фазами сжатия и расширения.

Во время операции:

• Когда газ движется от холодной стороны к горячей, он проходит через регенератор и выделяет тепло..

• Когда газ меняет свое направление, он поглощает накопленное тепло , поддерживая тепловой баланс цикла.

Регенератор играет жизненно важную роль в повышении термического КПД охладителя Стирлинга. Без него энергия, необходимая для работы охладителя, значительно возросла бы. В хорошо оптимизированной системе FPSC регенератор может восстанавливать до 90% тепловой энергии в каждом цикле, что делает его одним из наиболее энергоэффективных доступных методов охлаждения.

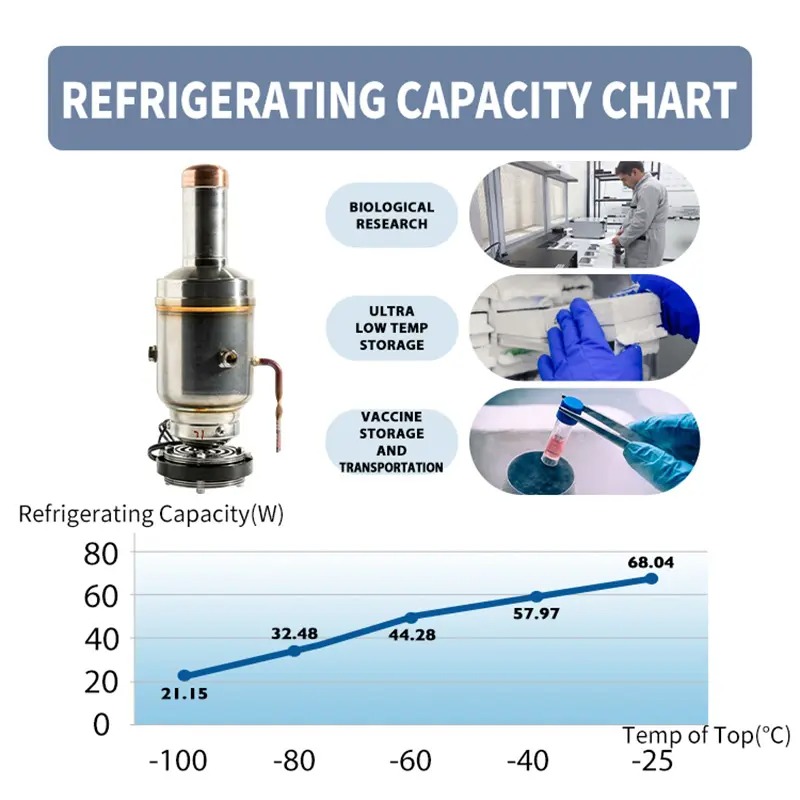

Применение свободнопоршневых охладителей Стирлинга

Благодаря бесшумной работе, компактному дизайну и точной возможности охлаждения. Свободнопоршневые охладители Стирлинга широко используются в различных высокотехнологичных отраслях. Вот некоторые известные приложения: Использование

области применения	FPSC.
Медицинский и фармацевтический	Хранение чувствительных вакцин и биологических образцов
Аэрокосмическая промышленность	Тепловой контроль спутников и космических зондов
Лабораторное оборудование	Прецизионный контроль температуры в системах спектроскопии
Охлаждение электроники	Управление тепловыми нагрузками в высокопроизводительных вычислениях
Портативная холодильная установка	Автономные холодильные установки на солнечной энергии

В медицинских целях поддержание точной температуры имеет решающее значение для сохранения биологической целостности. FPSC обеспечивают стабильность и надежность, с которыми могут сравниться немногие другие технологии. В аэрокосмической отрасли отсутствие механического износа и устойчивость к условиям невесомости делают FPSC незаменимыми.

Преимущества и ограничения технологии охлаждения Стирлинга

Каждая технология имеет свои преимущества и недостатки. Свободнопоршневой охладитель Стирлинга не является исключением.

Преимущества:

• Экологичность: вместо вредных хладагентов используются инертные газы, такие как гелий.

• Высокая эффективность: достигается высокий коэффициент полезного действия (КПД).

• Длительный срок службы: меньшее количество движущихся частей означает меньший процент отказов.

• Тихая работа: идеально подходит для условий, чувствительных к шуму.

Ограничения:

• Первоначальная стоимость: FPSC, как правило, дороже, чем обычные охладители.

• Сложные системы управления: для оптимальной работы требуется современная управляющая электроника.

• Не идеален для крупномасштабного охлаждения: лучше всего подходит для целевых приложений или приложений небольшого объема.

Несмотря на эти ограничения, преимущества часто перевешивают недостатки в средах, где точность, надежность и экологическая безопасность являются главными приоритетами.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Является ли охладитель Стирлинга тем же, что и двигатель Стирлинга?

Нет, хотя оба они основаны на цикле Стирлинга, двигатель Стирлинга генерирует механическую энергию, а охладитель Стирлинга отводит тепло для достижения охлаждения.

Вопрос 2. Какой газ используется в свободнопоршневом охладителе Стирлинга?

Гелий широко используется из-за его превосходных свойств теплопередачи и низкой вязкости, но в определенных конструкциях также используется водород.

Вопрос 3. Могут ли охладители Стирлинга заменить традиционные холодильники?

Хотя это возможно, FPSC лучше подходят для нишевых высокоточных приложений, а не для общего домашнего охлаждения из-за стоимости и масштаба.

Вопрос 4: Насколько эффективен охладитель Стирлинга по сравнению с системой сжатия пара?

Охладители Стирлинга могут достичь аналогичной или даже большей эффективности, особенно в тех случаях, когда требуется устойчивое и длительное охлаждение.

Вопрос 5: Безопасны ли охладители Стирлинга?

Да, они экологически безопасны, используют нетоксичные газы и не содержат горючих и легковоспламеняющихся компонентов.

Заключение

Свободнопоршневой охладитель Стирлинга является ярким примером того, как термодинамические принципы могут быть использованы для современного охлаждения эффективным, компактным и экологически безопасным способом. Его работа основана на цикле Стирлинга , в котором циклическое расширение и сжатие газа приводит в действие теплообмен, усиленный механизмом свободного поршня , который минимизирует механические потери.

Поскольку отрасли все больше отдают приоритет устойчивости, надежности и производительности, ожидается, что использование охладителей Стирлинга будет расти. Независимо от того, разрабатываете ли вы спутник нового поколения или храните жизненно важные лекарства, понимание принципа охлаждения Стирлинга открывает дверь к более разумному и чистому охлаждению.
