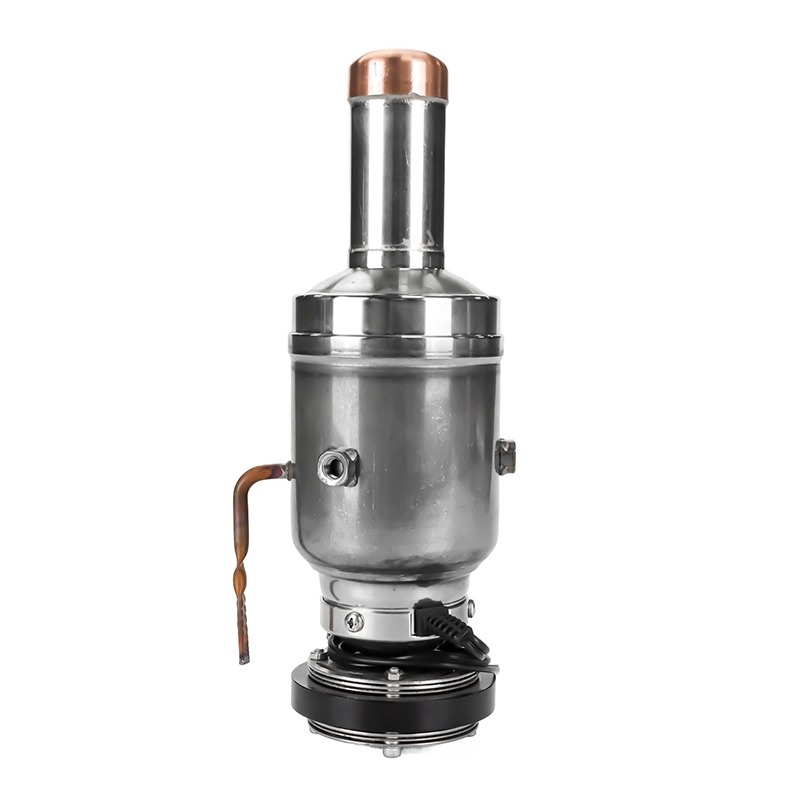

Ang Ang libreng piston stirling cooler (FPSC) ay isang advanced na thermodynamic system na gumagamit ng stirling cycle para sa mahusay na paglamig nang hindi nangangailangan ng tradisyonal na rotary compressor. Hindi tulad ng maginoo na mga yunit ng pagpapalamig, na umaasa sa mga mekanikal na bahagi na madaling kapitan ng alitan at magsuot, ang FPSC ay gumagamit ng isang selyadong linear system na makabuluhang binabawasan ang mga pagkalugi sa mekanikal at nagpapalawak ng habang -buhay na pagpapatakbo.
Sa core nito, ang FPSC ay binubuo ng tatlong pangunahing sangkap: ang displacer, piston, at isang gas na nagtatrabaho na likido - pangkaraniwang helium o hydrogen. Ang mga sangkap na ito ay gumagana nang maayos sa loob ng isang hermetically selyadong silid upang makabuo ng paglamig sa pamamagitan ng cyclic compression at pagpapalawak ng gas. Ang aspeto ng 'free-piston ' ay tumutukoy sa kawalan ng mekanikal na ugnayan sa pagitan ng mga gumagalaw na bahagi at panlabas na shaft. Nagreresulta ito sa isang frictionless, pabago -bagong balanseng sistema, lubos na angkop para sa mga aplikasyon na nangangailangan ng tumpak na kontrol sa temperatura, tulad ng mga aparatong medikal, mga sistema ng espasyo, at portable na pagpapalamig.
Mula sa isang pananaw sa kapaligiran, ang FPSC ay isa ring berdeng alternatibo, dahil hindi ito umaasa sa hydrofluorocarbons (HFCs) o chlorofluorocarbons (CFC), na kilala upang mag -ambag sa pag -ubos ng ozone layer at global warming. Ang eco-friendly na nagpapalamig at mataas na kahusayan ng enerhiya ay ginagawang isang pangunahing pagpipilian sa napapanatiling disenyo.
Upang maunawaan ang pag -andar ng a Libreng piston stirling cooler , dapat munang maunawaan ng isa ang pinagbabatayan na stirling thermodynamic cycle , na binubuo ng apat na natatanging proseso: isothermal compression, isochoric (pare-pareho-dami) na paglipat ng init, pagpapalawak ng isothermal, at isa pang phase ng paglipat ng init ng isochoric.
Narito kung paano ito gumagana nang hakbang -hakbang:
Isothermal compression : Ang gas sa loob ng palamigan ay naka -compress sa isang palaging temperatura, na naglalabas ng init sa paligid sa pamamagitan ng isang heat exchanger.
Isochoric Heating : Ang naka -compress na gas ay dumadaan sa isang regenerator, na pansamantalang nag -iimbak ng init para magamit muli sa ikot.
Isothermal pagpapalawak : Ang gas ay nagpapalawak sa isang palaging temperatura, sumisipsip ng init mula sa kapaligiran, na nagreresulta sa paglamig.
Isochoric Cooling : Ang pinalawak na gas ay dumaan sa pamamagitan ng regenerator, na nakabawi ang nakaimbak na init at inihahanda ito para sa susunod na pag -ikot.
Sa FPSC, ang linear na paggalaw ng piston at displacer ay nagpapadali sa siklo na ito nang hindi nangangailangan ng isang crankshaft. Ang parehong mga sangkap ay gumagalaw bilang tugon sa mga pagbabago sa presyon ng gas, at ang kanilang paggalaw ay makinis na nakatutok ng mga sistema ng resonance na batay sa spring o tagsibol. Tinitiyak ng pag -synchronize na ito ang pinakamainam na tiyempo sa pagitan ng mga phase ng compression at pagpapalawak, na nagpapahintulot para sa maximum na pagganap ng paglamig na may kaunting pag -input ng enerhiya.
Ang arkitektura ng free-piston ay nakikilala sa pamamagitan ng pagiging simple at kahusayan nito. Sa loob ng isang tipikal na FPSC, ang piston at displacer ay nag -oscillate pabalik -balik sa isang nakakulong na silindro. Ang paggalaw na ito ay kinokontrol ng panloob na presyon ng gumaganang likido at madalas na pinahusay ng mga driver ng electromagnetic o resonating spring.
Hindi tulad ng mga makina na may mga rotary na sangkap, walang crankshaft o pagkonekta ng baras. Sa halip, ang piston at displacer ay libre upang gumalaw nang magkakasunod. Inilipat ng displacer ang gumaganang gas sa pagitan ng mainit at malamig na panig ng makina, habang ang piston ay nag -compress at nagpapalawak ng gas upang makumpleto ang thermodynamic cycle.
Ang isang pangunahing tampok ay ang anggulo ng phase sa pagitan ng piston at displacer, karaniwang tungkol sa 90 degree. Tinitiyak ng pagkakaiba -iba ng phase na ang gas ay gumagalaw nang tama sa pamamagitan ng regenerator at heat exchangers sa naaangkop na oras. Ang regenerator, isang porous na metal na matrix, ay gumaganap ng isang mahalagang papel sa pamamagitan ng pag-iimbak at paglabas ng init sa bawat kalahating siklo, kaya pinapabuti ang pangkalahatang kahusayan.
Upang matiyak ang maayos na operasyon, ang sistema ay madalas na nag-regulate sa sarili. Kapag nagbabago ang pag -load, awtomatikong inaayos ang malawak na pag -oscillation, pinapanatili ang pare -pareho na pagganap nang hindi nangangailangan ng mga panlabas na sistema ng control control.
Ang mga libreng piston stirling cooler ay nag -aalok ng maraming makabuluhang pakinabang sa maginoo na pagpapalamig at cryogenic system:
Mataas na kahusayan : Ang closed-cycle thermodynamics at frictionless na paggalaw ay nagreresulta sa pambihirang kahusayan ng enerhiya, na madalas na lumampas sa tradisyonal na mga compressor.
Mababang pagpapanatili : Ang kawalan ng mga mekanikal na link, bearings, at seal na karaniwang nagsusuot ay binabawasan ang mga kinakailangan sa pagpapanatili.
Compact Design : Ang mga FPSC ay madalas na mas maliit at mas magaan kaysa sa mga system na batay sa compressor, na ginagawang perpekto para sa mga portable o sport-constrained application.
Friendly sa kapaligiran : Ang paggamit ng mga inert gases tulad ng helium at pag-iwas sa mga synthetic na nagpapalamig ay ginagawang eco-friendly at sumusunod sa mga regulasyon sa kapaligiran.
Long Life Operational : Sa mas kaunting mga gumagalaw na bahagi at minimal na mga ibabaw ng contact, ang mga sistemang ito ay maaaring gumana nang maaasahan sa libu -libong oras.
Tahimik na Operasyon : Ang kanilang linear na paggalaw ay bumubuo ng mas kaunting ingay at panginginig ng boses kaysa sa rotary o reciprocating compressor, na kapaki -pakinabang para sa mga elektronikong consumer at kagamitan sa laboratoryo.
Dahil sa kanilang kakayahang umangkop at pagiging maaasahan, ang mga libreng piston stirling cooler ay nagtatrabaho sa isang malawak na hanay ng mga industriya. Nasa ibaba ang isang talahanayan ng paghahambing na nagpapakita ng iba't ibang mga sektor ng aplikasyon at ang mga pakinabang na inaalok ng teknolohiya ng FPSC.
| Industriya | Halimbawa ng Application ng | Benepisyo ng FPSC |
|---|---|---|
| Medikal | Imbakan ng bakuna, portable unit | Matatag na mababang temperatura, tahimik na operasyon |
| Aerospace | Mga Sistema ng Paglamig ng Satellite | Mataas na pagiging maaasahan sa matinding kapaligiran |
| Pagkain at Inumin | Mga compact na cooler, portable fridges | Enerhiya-mahusay at eco-friendly |
| Militar at Depensa | Kagamitan sa Regulasyon ng Thermal | Masungit, mababang pagpapanatili, maaaring ma-deploy |
| Mga elektronikong consumer | Katumpakan ng paglamig ng mga aparato | Tahimik na operasyon at laki ng compact |
Ang mga cooler na ito ay partikular na mahalaga sa mga lugar kung saan ang tumpak na kontrol sa temperatura, pag-minimize ng ingay, at pangmatagalang pagiging maaasahan ay mahalaga. Halimbawa, sa transportasyon ng bakuna, ang pagpapanatili ng isang matatag na temperatura ng sub-zero ay kritikal-at nagawa ito ng mga FPSC na may kaunting pagkonsumo ng kuryente at walang paglabas ng mga nakakapinsalang gas.
Q1: Anong uri ng pagpapanatili ang hinihiling ng isang FPSC?
A1: Halos wala. Dahil sa selyadong at frictionless na kalikasan ng system, may kaunting pagsusuot at luha, tinanggal ang pangangailangan para sa nakagawiang paglilingkod.
Q2: Anong mga gas ang ginagamit sa isang FPSC?
A2: Ang Helium ay kadalasang ginagamit dahil sa mababang timbang ng molekular at mahusay na thermal conductivity. Ginagamit din ang hydrogen sa ilang mga aplikasyon ngunit nangangailangan ng mahigpit na pag -iwas sa pagtagas dahil sa pagkasunog nito.
Q3: Gaano katagal maaari a Libreng piston stirling cooler huling?
A3: Maraming mga system ang idinisenyo para sa higit sa 100,000 na oras ng operasyon nang walang pagkasira ng pagganap, lalo na kung ginamit sa mga matatag na kapaligiran.
Q4: Maaari bang magamit ang mga FPSC sa matinding kapaligiran?
A4: Ganap. Ang mga FPSC ay lubos na madaling iakma at matagumpay na na -deploy sa mga malalim na misyon ng espasyo, mga ekspedisyon ng polar, at mga klima ng disyerto.
Q5: Ang mga libreng piston stirling coolers enerhiya na mahusay?
A5: Oo, madalas silang nagpapakita ng koepisyent ng mga halaga ng pagganap (COP) na mas mataas kaysa sa mga sistema ng compression ng singaw, na isinasalin sa mas mababang mga bill ng enerhiya at nabawasan ang bakas ng carbon.
